CMeX10S-13S

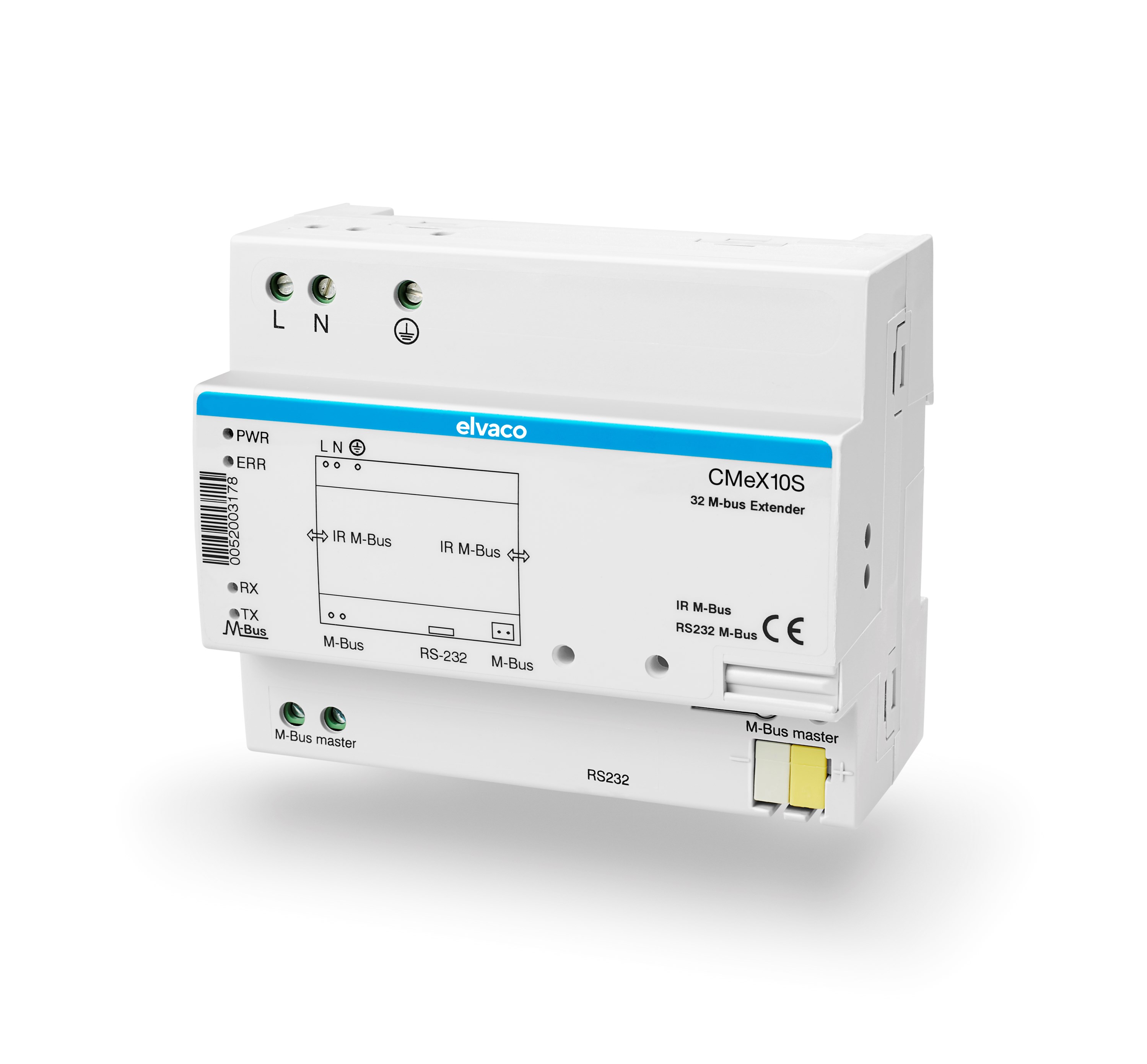

CMeX10S-13S M-Bus Master for 32-256 meters

Le CMeX10S-13S est un maître M-Bus qui, en fournissant une résistance d’attaque supplémentaire, permet d’augmenter le nombre de compteurs qu’une passerelle de série CMe peut utiliser. Le produit est équipé d’un dispositif passe-système IR unique qui permet à jusqu’à quatre appareils de la série CMe/CMeX de communiquer via IR, en les empilant côte à côte. En outre, le CMeX10S-13S prend en charge l’intégration avec des systèmes M-Bus existants par le biais de la RS232.

  • Total: 4

CMeX10S M-Bus Master for 32 meters

CMeX11S M-Bus Master for 64 meters

CMeX12S M-Bus Master for 128 meters

CMeX13S M-Bus Master for 256 meters

  • Total: 4

Mécanique

Classe de protection:
IP20
Dimensions (l x h x p):
105 x 90 x 65 mm (6 modules DIN)
Matériel de boîtier:
Polyamide
Weight:
220 g
Montage:
Monté sur rail DIN (DIN 50022) 35 mm

Connections electriques

Tension d'alimentation:
Borne à vis. Câble 0,75-2,5 mm², couple de serrage de 0,5 Nm
Port maître M-Bus:
Fil rigide borne à broche Ø 0,6-0,8 mm et borne à vis 0,25-2,5 mm²
RS232:
RJ45 8/8

Caractéristiques électriques

Tension nominale:
100-240 VCA (±10 %)
Fréquence:
50 - 60 Hz
Consommation électrique (max):
< 25 W
Consommation électrique (nom):
< 1 W
Catégorie de l'installation:
CAT 3

Spécifications environnementales

Température de fonctionnement:
-30 °C à +55 °C
Humidité de fonctionnement:
5 à 90 %, sans condensation
Altitude de fonctionnement:
0 - 2000 m
Degré de pollution:
Degré 2
Environnement d'utilisation:
Intérieur, peut être étendu avec un boîtier IP67 pour une utilisation extérieure
Température de stockage:
-40 °C à +85 °C

Capteur de température, marge d'erreur

Capteur d'humidité, marge d'erreur

Interface utilisateur

Témoin vert:
Sous tension
Témoin rouge:
Erreur
Témoin jaune 1:
Transmission de données M-Bus depuis l’appareil
Témoin jaune 2:
Transmission de données M-Bus vers l’appareil

M-Bus

Interfaces:
IR, maître M-Bus intégré
Norme M-Bus:
EN 13757

Wireless M-Bus

Master M-Bus intégré

Tension nominale, port maître:
42 V CC
Débit en bauds du M-Bus, port maître:
300 et 2400 bits/s
Modes de recherche M-Bus:
Primaire, secondaire
Longueur de câble maxi:
5000 m (100 nF/km, maximum 90 ohm)
Nombre maximum de charges d’unité (limite de matériel):
128T/192 mA, 256T/384 mA, 32T/48 mA, 64T/96 mA
Passe-système IR:
Oui, avec un maximum de quatre appareils empilés côte à côte

Récepteurs sans fil M-Bus

Interface esclave M-Bus

Général

Stockage de données (exemples)

Réseau mobile

Réseau fixe (Ethernet)

L'intégration

Compatibilité:
Tous les compteurs M-Bus, compteurs ABB avec interface IR, série CMeX

Approbations

CEM:
EN 61000-6-2, EN 61000-6-3, FCC 47 CFR
Sécurité:
EN 62368-1 2018, UL 62368-1:2014 Ed.2], CSA C22.2#62368-1:2014 Ed.2]
