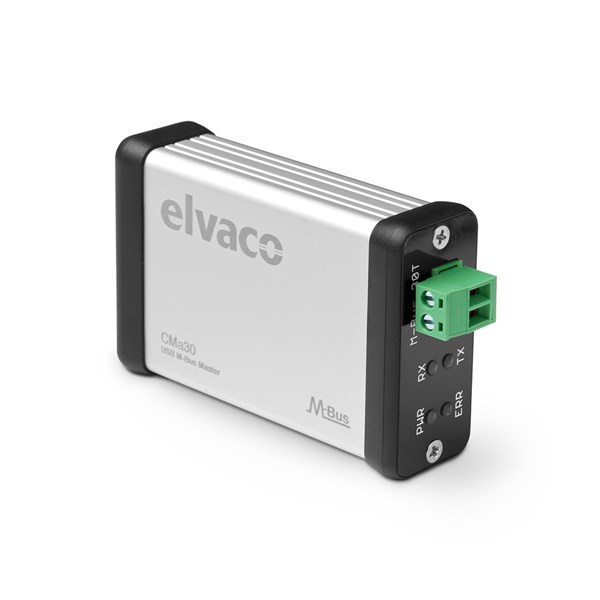

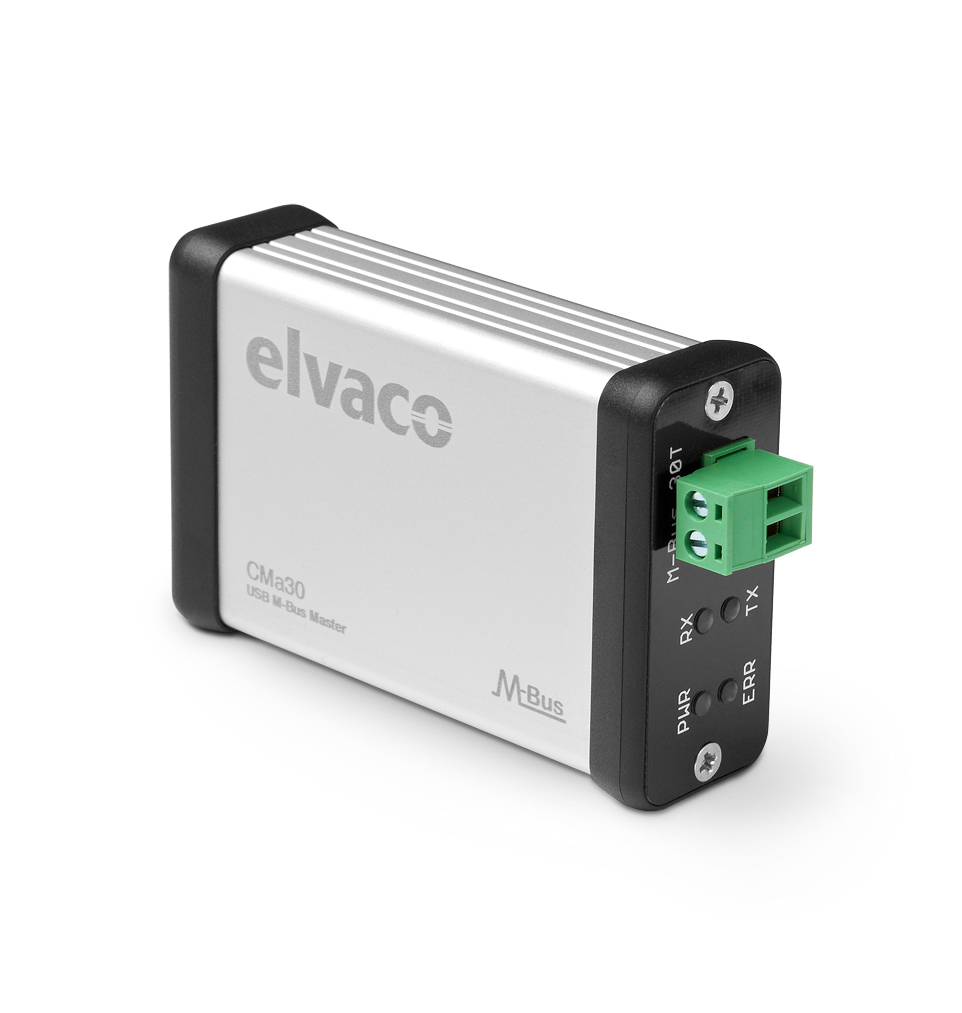

CMa30 USB M-Bus Master (30T)

CMa30

1050103

Tillbehör

Detta segment består av tillbehör, exempelvis antenner, kapslingar och M-Bus tillbehör, som används för att anpassa eller förstärka produkter.

CMa30 är utformad för mobil service. Tillsammans med en laptop är den ett perfekt alternativ för installation av enskilda M-Bus slavar samt avläsning av små M-Bus system. Produkten är optoisolerad för säker och felfri användning.

Teknisk specifikation

Mekanik

Mått (b x h x d):: 98 x 57 x 26 mm
Skyddsklass:: IP41
Vikt:: 95 g
Montering:: Desktop

Elektriska anslutningar

Matningsspänning:: Från USB (typ A-typ B)
M-Bus masterport:: Jackbar skruvterminal 0,25-2,5 mm²
USB slavport:: Typ B

Elektriska egenskaper

Nominell spänning:: 5 V
Strömstyrka:: 500 mA
Strömförbrukning (vid 1T):: 160 mA

Miljöspecifikationer

Drifttemperatur:: -20 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

M-Bus

Gränssnitt:: Integrerad M-Bus Master
M-Bus standard:: EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:: 28 VDC
M-bus baud rate, masterport:: 300 och 2400 bit/s
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):: 30T/45 mA

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Kompatibilitet:: Alla standard M-Bus slavar

Godkännanden

EMC:: EN 61000-6-2, EN 61000-6-3

Connections and Interfaces

Sändningar

Skyddsklass:: IP41
Mått (b x h x d):: 98 x 57 x 26 mm
Vikt:: 95 g
Montering:: Desktop
Matningsspänning:: Från USB (typ A-typ B)
M-Bus masterport:: Jackbar skruvterminal 0,25-2,5 mm²
USB slavport:: Typ B
Nominell spänning:: 5 V
Strömstyrka:: 500 mA
Strömförbrukning (vid 1T):: 160 mA
Drifttemperatur:: -20 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C
Gränssnitt:: Integrerad M-Bus Master
M-Bus standard:: EN 13757
M-bus baud rate, masterport:: 300 och 2400 bit/s
Nominell spänning, masterport:: 28 VDC
Maximalt antal enhetslaster (hårdvarubegränsning):: 30T/45 mA
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Kompatibilitet:: Alla standard M-Bus slavar
EMC:: EN 61000-6-2, EN 61000-6-3
