CMc GPRS Box - Elvaco box-build för mobilt nätverk

CMc GPRS Box

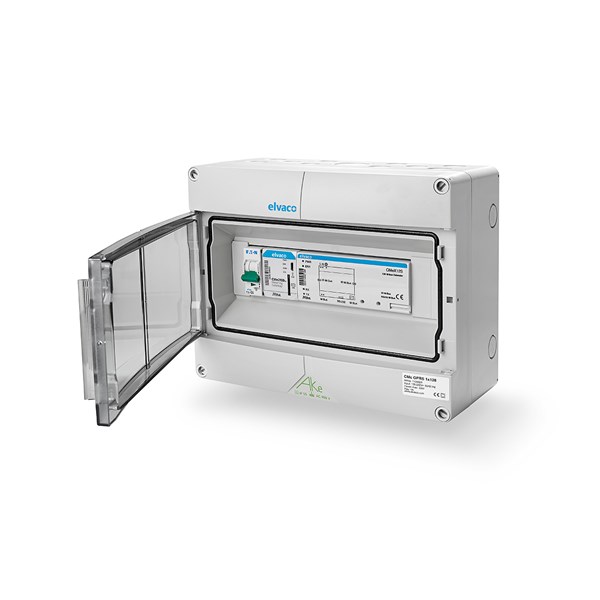

Elvacos CMc GPRS Box består av vår M-Bus Metering Gateway CMe2100 och en M-Bus Master ur CMeX10-13S-serien, monterade och färdigkopplade i en skyddande kapsling vid leverans. Denna nyckelfärdiga lösning används för att läsa upp till 128 M-Bus mätare, sammanställa mätdata i anpassade rapporter och leverera den till ett mottagande system enligt ett valt tidsschema och integrationsprotokoll via det mobila nätverket. Vår Trådlösa M-Bus mottagare CMeX50, som möjliggör kommunikation med upp till 128 Trådlösa M-Bus mätare, finns även tillgänglig som ett tillval.

Produktvarianter

Sidstorlek:

Totalt: 8

Totalt: 8

Teknisk specifikation

Mekanik

Material:: Polystyren (box) och polykarbonat (transparent dörr)
Mått (b x h x d):: CM-Box 3: 100 x 150 x 96 mm, CM-Box 5: 125 x 200 x 122 mm, CM-Box 12: 250 x 200 x 122 mm
Skyddsklass:: IP55
Montering:: Väggmonterad

Elektriska anslutningar

Matningsspänning:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:: Skruvplint kabelarea 0,2-1,5 mm², 0,5 Nm åtdragningsmoment
USB masterport:: Typ A
USB slavport:: Typ micro B
Nätverk:: Mobilt (Radio)

Elektriska egenskaper

Nominell spänning:: 100-240 VAC (±10%)
Frekvens:: 50/60 Hz
Effektförbrukning (max):: <9 W för lösningar utan RS232, <31 W för lösningar med RS232
Effektförbrukning (nom):: <2 W
Installationskategori:: CAT 3

Miljöspecifikationer

Drifttemperatur:: -20 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:: Drift
Röd LED:: Felindikering
Gul LED:: CMe2100: GSM-status, CMeX10-13S: pågående M-Bus kommunikation
Blå LED:: USB aktiv
Tryckknapp:: Fabriksåterställning
Konfiguration:: SMS, HTTP, GSM CSD, Telnet

M-Bus

Gränssnitt:: Integrerad M-Bus Master
M-Bus standard:: EN 13757
Transparent M-Bus:: GSM och TCP/IP (mjukvarubegränsning gäller inte för Transparent M-Bus)
Dekryptering:: Nej

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:: 28 VDC (CMeX10-11) eller 42 VDC (CMeX10S-13S)
M-bus baud rate, masterport:: 2400 och 9600 bit/s
Maximalt antal M-Bus enheter (mjukvarubegränsning):: 128
M-Bus avsökningslägen:: Primär, sekundär
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):: 8T/12 mA - 128T/192 mA

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Backup realtidsklocka:: 12 h
Noggrannhet realtidsklocka:: <2 s/dag
Scriptmotor:: Intelligent scriptmotor för generering av mätrapporter
Uppdatering mjukvara:: HTTP
Mätrapporter:: HTTP, FTP, SMTP (e-post)

Lagring av mätdata (exempel)

1 mätare:: 500 dagar
8 mätare:: 63 dagar
32 mätare:: 16 dagar
64 mätare:: 8 dagar
128 mätare:: 4 dagar

Mobilt nätverk

GPRS-klass:: Upp till 12
Band:: 850/900/1800/1900 MHz

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:: EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Säkerhet:: EN 61010-1, CAT 3

Connections and Interfaces

Sändningar

Material:: Polystyren (box) och polykarbonat (transparent dörr)
Skyddsklass:: IP55
Mått (b x h x d):: CM-Box 3: 100 x 150 x 96 mm, CM-Box 5: 125 x 200 x 122 mm, CM-Box 12: 250 x 200 x 122 mm
Vikt:: CM-Box 3: 550 g, CM-Box 5: 850 g, CM-Box 12: 1450 g
Montering:: Väggmonterad
Antenn:: SMA hona
SIM-kort:: Push-push, storlek standard
Matningsspänning:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:: Skruvplint kabelarea 0,2-1,5 mm², 0,5 Nm åtdragningsmoment
USB masterport:: Typ A
USB slavport:: Typ micro B
Nätverk:: Mobilt (Radio)
Nominell spänning:: 100-240 VAC (±10%)
Frekvens:: 50/60 Hz
Effektförbrukning (max):: <9 W för lösningar utan RS232, <31 W för lösningar med RS232
Effektförbrukning (nom):: <2 W
Installationskategori:: CAT 3
Drifttemperatur:: -20 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C
Grön LED:: Drift
Röd LED:: Felindikering
Gul LED:: CMe2100: GSM-status, CMeX10-13S: pågående M-Bus kommunikation
Blå LED:: USB aktiv
Tryckknapp:: Fabriksåterställning
Konfiguration:: SMS, HTTP, GSM CSD, Telnet
Gränssnitt:: Integrerad M-Bus Master
M-Bus standard:: EN 13757
Transparent M-Bus:: GSM och TCP/IP (mjukvarubegränsning gäller inte för Transparent M-Bus)
Dekryptering:: Nej
M-bus baud rate, masterport:: 2400 och 9600 bit/s
Nominell spänning, masterport:: 28 VDC (CMeX10-11) eller 42 VDC (CMeX10S-13S)
Maximalt antal M-Bus enheter (mjukvarubegränsning):: 128
Maximalt antal enhetslaster (hårdvarubegränsning):: 8T/12 mA - 128T/192 mA
M-Bus avsökningslägen:: Primär, sekundär
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Backup realtidsklocka:: 12 h
Noggrannhet realtidsklocka:: <2 s/dag
Scriptmotor:: Intelligent scriptmotor för generering av mätrapporter
Uppdatering mjukvara:: HTTP
Mätrapporter:: HTTP, FTP, SMTP (e-post)
GPRS-klass:: Upp till 12
Band:: 850/900/1800/1900 MHz
EMC:: EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Säkerhet:: EN 61010-1, CAT 3
1 mätare:: 500 dagar
8 mätare:: 63 dagar
32 mätare:: 16 dagar
64 mätare:: 8 dagar
128 mätare:: 4 dagar
