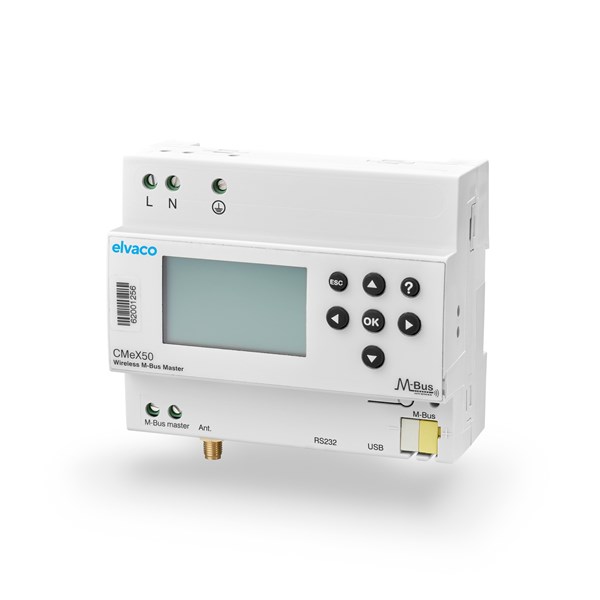

CMeX50 är en trådlös M-Bus-mottagare som tar emot och behandlar signaler från upp till 800 trådlösa M-Bus-mätare på ett säkert och krypterat sätt. Tack vare den trådlösa tekniken fungerar CMeX50 tillförlitligt och kan enkelt anslutas till andra CMe/CMeX-produkter från Elvaco med hjälp av IR-gränssnittet.

CMeX50 är en Trådlös M-Bus mottagare som gör det möjligt för en Gateway ur Elvacos CMe-serie att kommunicera med Trådlösa M-Bus mätare. CMeX50 hanterar upp till 800 Trådlösa M-Bus mätare och garanterar säker överföring av data genom individuella krypteringsnycklar. Produkten är utrustad med ett IR-gränssnitt, vilket gör att den enkelt kan kopplas ihop med andra produkter ur Elvacos CMe/CMeX-serie utan att behöva använda några kablar.

Med sitt hållbara hölje av robust polyamid är den trådlösa M-Bus mottagaren skyddad mot yttre påverkan. Det kompakta formatet och den låga vikten gör också att det går snabbt och enkelt att installera den. Användargränssnittet är en LCD-display som visar aktuell status för CMeX50. Grafiken är tydlig och tangentbordet är utrustat med sju bakgrundsbelysta knappar som kan användas för att styra de olika funktionerna hos CMeX50. Modellen är dessutom utrustad med flera elektriska anslutningar, som en M-Bus-masterport, M-Bus-slavport och en USB-slavport.

Produktvarianter

Sidstorlek:

Totalt: 2

CMeX50 - Trådlös M-Bus mottagare (434MHz)

1050128

CMeX50 - Trådlös M-Bus mottagare (868MHz)

1050062

Totalt: 2

Teknisk specifikation

Mekanik

Material:: Polyamid
Mått (b x h x d):: 105 x 90 x 65 mm (6 DIN-moduler)
Skyddsklass:: IP20
Vikt:: 220 g
Montering:: Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
RS232:: RJ45 8/8
USB slavport:: Typ mini B

Elektriska egenskaper

Nominell spänning:: 100-240 VAC (±10%)
Frekvens:: 50/60 Hz
Effektförbrukning (nom):: <6 W
Installationskategori:: CAT 2
Enhetslaster:: 1T/1,5 mA

Miljöspecifikationer

Drifttemperatur:: -30 °C till +55 °C (minskad responstid på LCD vid låg temperatur)
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:: -40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

LCD-display:: Grafisk monokrom
Upplösning display:: 128 x 64 bildpunkter
Tangentbord:: 7 upplysta knappar

M-Bus

Gränssnitt:: IR, integrerad M-Bus Master, Trådlös M-Bus mottagare, M-Bus slav
M-Bus standard:: EN 13757 och EN 13757-4
Dekryptering:: Ja

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:: 28 VDC
M-bus baud rate, masterport:: 300 och 2400 bit/s
M-Bus avsökningslägen:: Primär, sekundär
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):: 32T/48 mA

Trådlös M-Bus mottagare

Lägen:: S1, T1, C1
Maximalt antal trådlösa M-Busenheter :: 800
Radio frekvensband:: 434 MHz, 868 MHz
Kryptering, trådlös M-Bus:: AES-128
RF-känslighet:: -105 dBm
OMS-kompatibel:: Ja

M-Bus slavgränssnitt

M-Bus baud rate, slavport:: 300 och 2400 bit/s
Nominell spänning, slavport:: 21-42 VDC
Adresseringslägen:: Primär, sekundär
Standardadress:: 251

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:: EN 61000-6-2, EN 61000-6-3
Säkerhet:: EN 61010-1

Connections and Interfaces

Sändningar

Material:: Polyamid
Skyddsklass:: IP20
Mått (b x h x d):: 105 x 90 x 65 mm (6 DIN-moduler)
Vikt:: 220 g
Montering:: Monteras på DIN-skena (DIN 50022) 35 mm
Antenn:: SMA hona
Matningsspänning:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
RS232:: RJ45 8/8
USB slavport:: Typ mini B
Nominell spänning:: 100-240 VAC (±10%)
Frekvens:: 50/60 Hz
Effektförbrukning (nom):: <6 W
Installationskategori:: CAT 2
Enhetslaster:: 1T/1,5 mA
Drifttemperatur:: -30 °C till +55 °C (minskad responstid på LCD vid låg temperatur)
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:: -40 °C till +85 °C
LCD-display:: Grafisk monokrom
Upplösning display:: 128 x 64 bildpunkter
Tangentbord:: 7 upplysta knappar
Gränssnitt:: IR, integrerad M-Bus Master, Trådlös M-Bus mottagare, M-Bus slav
M-Bus standard:: EN 13757 och EN 13757-4
Dekryptering:: Ja
M-bus baud rate, masterport:: 300 och 2400 bit/s
Nominell spänning, masterport:: 28 VDC
Maximalt antal enhetslaster (hårdvarubegränsning):: 32T/48 mA
M-Bus avsökningslägen:: Primär, sekundär
Maximal kabellängd:: 1000 m (100 nF/km, maximalt 90 ohm)
Lägen:: S1, T1, C1
Maximalt antal trådlösa M-Busenheter :: 800
Radio frekvensband:: 434 MHz, 868 MHz
Kryptering, trådlös M-Bus:: AES-128
RF-känslighet:: -105 dBm
OMS-kompatibel:: Ja
M-Bus baud rate, slavport:: 300 och 2400 bit/s
Nominell spänning, slavport:: 21-42 VDC
Adresseringslägen:: Primär, sekundär
Standardadress:: 251
EMC:: EN 61000-6-2, EN 61000-6-3
Säkerhet:: EN 61010-1

Dokumentation

Manualer

Datablad

Compliance

Mjukvara

Tillbehör

Reservdelar

Föreslagna produkter

Nedladdningar

Mer information

CMeX50 är en avancerad M-Bus produkt. I infrastrukturnätverket som används för att mäta, samla in och behandla förbrukningsdata fungerar modellen som en M-Bus-mottagare, som ständigt utbyter data med M-Bus-mätarna. Upp till 800 trådlösa M-Bus-mätare kan skicka data till den kraftfulla trådlösa M-Bus-mottagaren. Detta sker helt utan kablar tack vare den speciella radioprofil som den trådlösa M-Bus-tekniken bygger på. Det praktiska IR-gränssnittet gör även att den trådlösa M-Bus-mottagaren kan anslutas till andra CMe/CMeX-produkter. Den trådlösa M-Bus-mottagaren har ett plasthölje som skyddar hårdvaran, LCD-display med en upplösning på 128x64 pixlar, monokromt färgschema och ett bakgrundsbelyst tangentbord som fungerar som ett användargränssnitt direkt på enheten.
