M-Bus ist eine drahtgebundene Kommunikationstechnologie, die für die Fernauslesung von z. B. Strom-, Wasser-, Wärme- und Temperaturzählern verwendet wird.
Das Angebot an verschiedenen M-Bus-Zählern und -Geräten ist sehr groß, da das Kommunikationsprotokoll und die elektrische Schnittstelle durch eine EN-Norm geregelt sind, können Geräte verschiedener Hersteller leicht zu kundenspezifischen Systemen kombiniert werden. M-Bus kann auch für die Steuerung und Überwachung von Prozessen verwendet werden.
Standard und Kompatibilität
Die M-Bus-Norm definiert, wie die Kommunikation von der elektrischen Ebene bis hin zur Formatierung der Daten funktionieren soll. Dies bedeutet, dass alle M-Bus-kompatiblen Geräte gut zusammenarbeiten und dass keine zusätzlichen produktspezifischen Informationen erforderlich sind, um M-Bus-Geräte aus der Perspektive des Protokolls zu interpretieren oder zu betreiben.
Technische Leistung
Der Hauptvorteil der drahtgebundenen Kommunikation liegt in ihrer Zuverlässigkeit. Im Gegensatz zu Funklösungen, die ständig wechselnden Umgebungen ausgesetzt sind und von anderen Geräten, die dasselbe Spektrum nutzen, beeinträchtigt werden und in wechselnde physikalische Umgebungen eindringen müssen, sind kabelgebundene Lösungen unempfindlich, solange die Leitung intakt bleibt.
Die Bandbreite ist zwar begrenzt, aber die Systeme sind sehr robust gegenüber elektrischen Störungen, die z. B. durch Blitzeinschläge verursacht werden und ermöglichen gleichzeitig Kabellängen von bis zu mehreren Kilometern bei Verwendung eines Standard-Zweidrahtkabels.

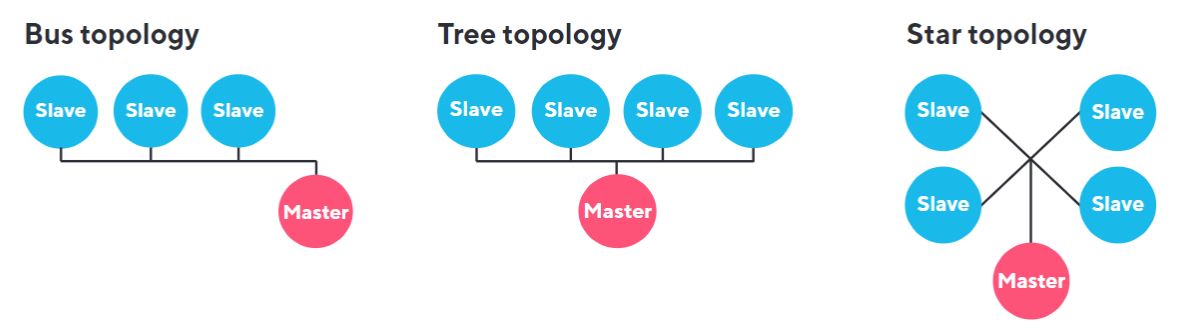

Endgeräte, wie z.B. Zähler, werden in der M-Bus-Terminologie als Slaves bezeichnet. Sie werden von einem M-Bus-Master mit Strom versorgt, der in der Regel ein separates Produkt ist oder in ein fortschrittlicheres Gateway-Produkt integriert ist. Dieses Design ermöglicht es den Zählern zwar, sich sowohl für die Kommunikation als auch für die Stromversorgung nur auf das M-Bus-Kabel zu verlassen, macht das Sammelgerät jedoch ungeeignet für Batteriestrom.
Sowohl der drahtgebundene als auch der drahtlose M-Bus unterstützt
- Zwei-Wege-Kommunikation, aber aus technischen Gründen werden die Systeme meist als "Ein-Weg" betrachtet, vom Zähler/Sensor zu einem Empfangssystem.
- Verschlüsselte Zähler-/Sensordaten
Geeignete Anwendungen
Der kabelgebundene M-Bus ist nach wie vor eine sehr gute und robuste Lösung für Anwendungen, die einfachere Zähler/Sensoren verwenden und bei denen die Kosten für die Verkabelung akzeptabel sind. Letzteres ist oft ein kritischer Punkt, weshalb es z. B. bei Neubauten beliebter ist als bei Nachrüstungsprojekten.
Elvaco M-Bus Produkte im Überblick
Elvaco ist der etablierte Hersteller von verschiedenen Geräten, die für den Aufbau einer vollständigen M-Bus-Infrastruktur benötigt werden. In unserem Sortiment finden sich M-Bus-Produkte vom Zähler, Sensoren, Übersetzern zu Analog/Digital/Pulse Signalen, Level Konvertern auf TCP oder I/O, über das Gateway bis hin zu M-Bus Master.
Mit den hochwertigen, M-Bus-kompatiblen Zählern erheben Sie präzise Daten zu Wärme, Wasser und Elektrizität. Auch beispielsweise die preisgünstigen Temperatur- und Luftfeuchtigkeitssensoren liefern wertvolle Daten, welche von der M-Bus-Infrastruktur eingesammelt werden.

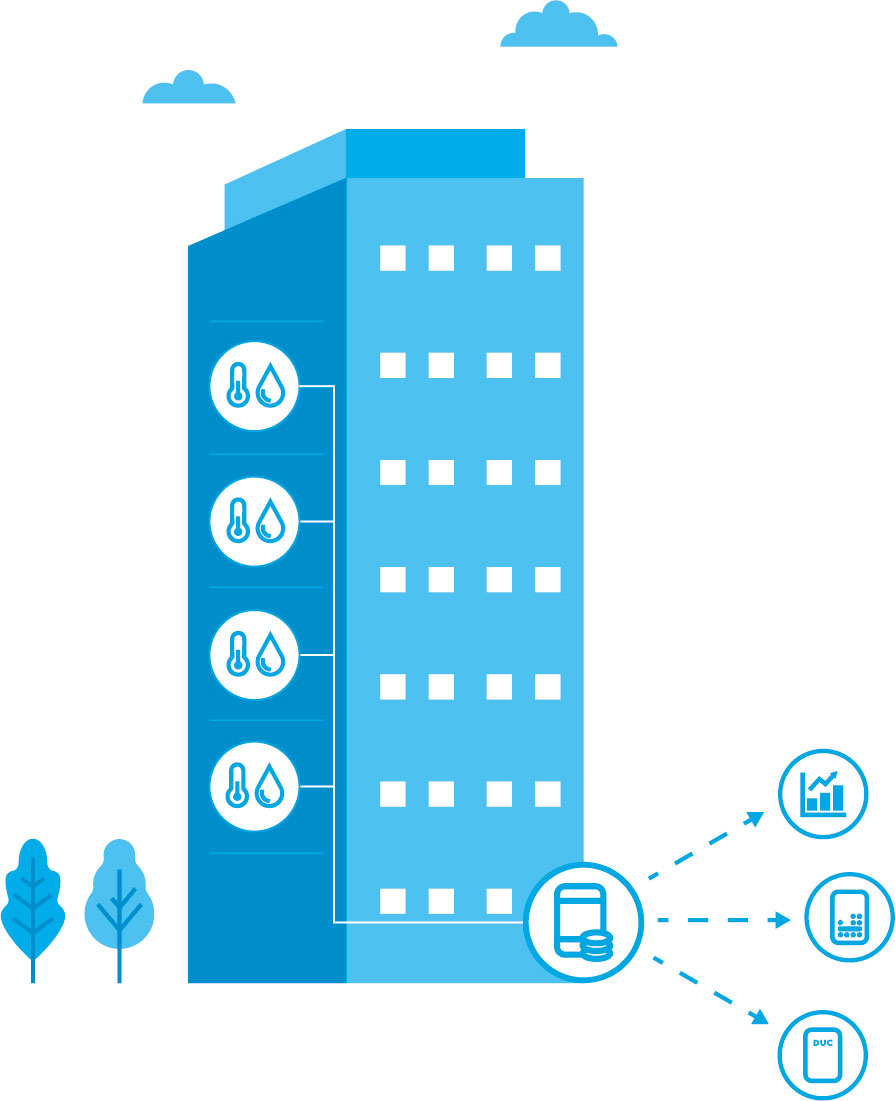

M-Bus Gateways sammeln anschließend die Daten aller Zähler aus dem Netzwerk und schaffen eine Schnittstelle zur Software des Meter Data Managements (MDM). Die Geräte können dabei sowohl über das Festnetz als auch über die Mobilfunk-Technologie gesteuert werden. Erweitert wird die M-Bus-Infrastruktur in ihrem Umfang sowie in ihrer Reichweite durch spezielle M-Bus-Master. Diese können beispielsweise als Verstärker eingesetzt werden, um die Länge der M-Bus-Verkabelung zu erhöhen oder mehr Geräte auslesen zu können.
Komplettiert wird das Elvaco-Sortiment im Bereich M-Bus von schlüsselfertigen Lösungen, welche bereits vollständig und vorverdrahtet in einem Schutzgehäuse montiert sind und mit minimalem Arbeitsaufwand installiert werden können. Eine Reihe an funktionalen Zubehör-Artikeln wie M-Bus-Splittern und M-Bus-Adaptern sind ebenfalls Teil des Sortiments.
CMe2100 LTE
M-Bus Metering Gateway
für Mobilfunknetzwerke
CMe3100
M-Bus Metering Gateway für Festnetzanschluss
Sensoren
Temperatur- und
Luftfeuchtigkeitssensoren
