CMe2100 GPRS (8T/128) M-Bus Metering Gateway

CMe2100 GPRS

1050123

Infrastruktur

Das Segment Infrastruktur von Elvaco besteht aus Produkten, die die Erfassung, Verarbeitung und Lieferung von Zählerdaten ermöglichen. Unsere M-Bus Gateways werden zum Auslesen von Zählern und zur Übermittlung von Zählerdaten in einem geeigneten Format an ein Empfangssystem verwendet. Die M-Bus Master erweitern die Anzahl der Zähler, die ein Gateway nutzen kann und Wireless M-Bus Receiver ermöglichen es dem Gateway mit Wireless M-Bus-Zählern zu kommunizieren. Elvaco bietet auch schlüsselfertige Lösungen an, die bei Lieferung montiert, angeschlossen und betriebsbereit sind.

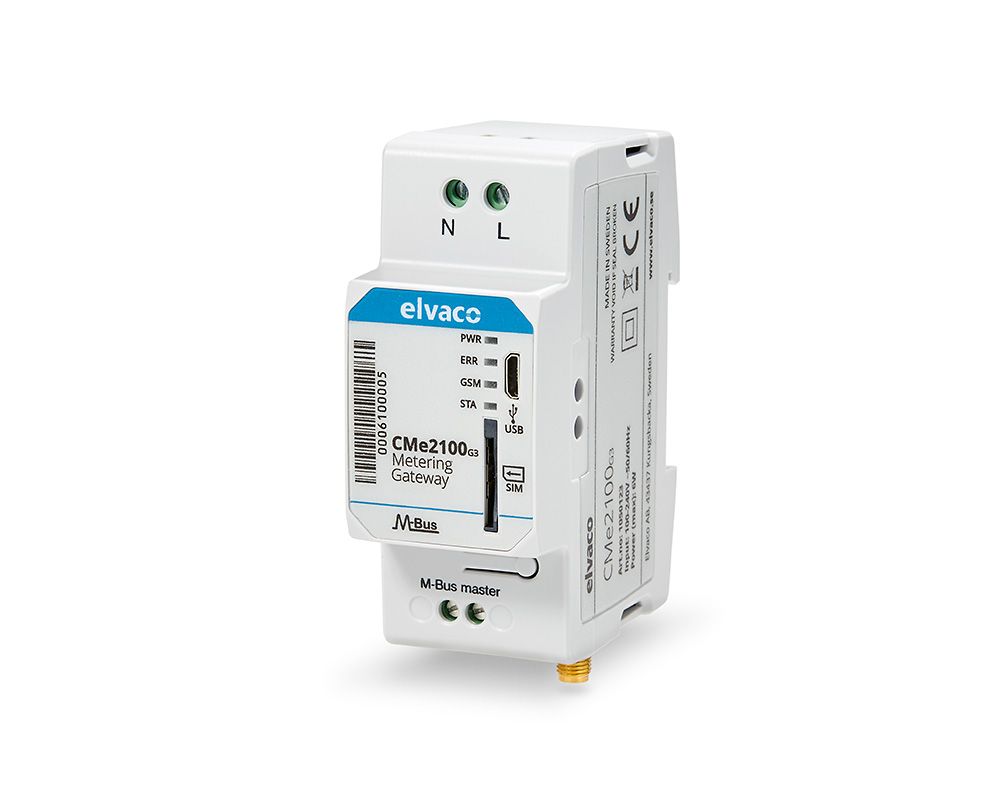

Das CMe2100 GPRS ist ein M-Bus Metering Gateway für Mobilnetzwerke, das bis zu 128 M-Bus-Zähler ausliest, die Zählerdaten zu kundenspezifischen Berichten zusammenstellt und sie nach einem festgelegten Zeitplan und Integrationsprotokoll über GPRS an ein Empfangssystem liefert. Das Produkt ist mit einer IR-Schnittstelle ausgestattet, welche die kabellose Kommunikation mit anderen Geräten der CMe/CMeX-Serie von Elvaco sowie mit ABB-Stromzählern ermöglicht. Das CMe2100 GPRS ist außerdem mit allen anderen Zählern kompatibel, die das M-Bus-Standardprotokoll verwenden. Das Produkt kann über Textnachrichten oder HTTP aus der Ferne konfiguriert und aktualisiert werden, was bedeutet, dass Einstellungen leicht geändert werden können, ohne den Installationsort besuchen zu müssen.

Die Hardware des CMe2100 GPRS ist in einem kompakten Gehäuse aus robustem Polyamid untergebracht, welches sich dezent in seine Umgebung einfügt. Die Kommunikation mit dem Nutzer erfolgt dabei über simple LED-Signale, wobei unterschiedliche Farben den aktuellen Status des Messsystems oder eine Fehlermeldung anzeigen können. Das benutzerfreundliche Interface ermöglicht eine einfache Auslesung, Funktionsüberprüfung sowie Konfiguration des M-Bus Metering Gateways. Je nach Anzahl der Zähler, die der CMe2100 GPRS gleichzeitig ausliest, werden die erhobenen Daten über einen bestimmten Zeitraum gespeichert. Während die Daten von 128 Zählern vier Tage lang verfügbar und abrufbar sind, werden die Daten von nur einem Zähler ganze 500 Tage lang gespeichert. Mit der eingebauten Drucktaste lässt sich das CMe2100 GPRS in seinen Werkszustand zurückversetzen, falls einmal ein unbekanntes oder nicht lösbares Problem auftritt.

Technische Spezifikation

Mechanik

Abmessungen (B × H × T):: 35 x 100 x 65 mm (2 DIN-Module)
Gehäusematerial:: Polyamid
Schutzart:: IP20
Weight:: 120 g

Elektrische Anschlüsse

Versorgungsspannung:: Schraubklemme. Kabel 0,5-2,5 mm², Anzugsdrehmoment 0,5 Nm
M-Bus-Master-Port:: Schraubklemme. Kabel 0,2-1,5 mm², Anzugsdrehmoment 0,5 Nm
USB-Master-Port:: Typ A
USB-Slave-Port:: Typ Micro B
Netzwerk:: Mobil (Funk)

Elektrische Eigenschaften

Nennspannung:: 100-240 VAC (±10%)
Frequenz:: 50/60 Hz
Stromverbrauch (max.):: <6 W
Stromverbrauch (nom.):: <1 W
Installationskategorie:: CAT 3

Umweltspezifikationen

Betriebstemperatur:: -20 °C bis +55 °C
Betriebsfeuchte:: 5 % bis 90 %, nicht kondensierend
Betriebshöhe:: 0-2000 m
Verschmutzungsgrad:: Grad 2
Nutzungsumgebung:: Innenbereich
Lagertemperatur:: -40 °C bis +85 °C

Temperatursensor, Fehlerquote

Feuchtigkeitssensor, Fehlerquote

Benutzeroberfläche

Grüne LED:: Eingeschaltet
Rote LED:: Fehler
Gelbe LED:: GSM-Status
Blaue LED:: USB aktiv
Drucktaste:: Werksrückstellung
Konfiguration:: SMS, HTTP, GSM CSD, Telnet

M-Bus

Schnittstellen:: IR, integrierter M-Bus-Master
M-Bus-Standard:: EN 13757
Transparenter M-Bus:: GSM und TCP/IP (die Softwarebeschränkung gilt nicht im transparenten M-Bus-Modus)
Entschlüsselung:: Nein

Wireless M-Bus

Integrierter M-Bus Master

Nennspannung, Master-Port:: 28 VDC
M-Bus-Baudrate, Master-Port:: 2400 und 9600 Bit/s
Maximal Anzahl von M-Bus-Geräten (Softwarebeschränkung):: 128
M-Bus-Suchmodi:: Primär, sekundär
Maximale Kabellänge:: 1000 m (100 nF/km, max. 90 Ω)
Maximale Anzahl von Ladeeinheiten (Hardwarebeschränkung):: 8T/12 mA (kann mit der Serie CMeX10-13S erweitert werden)

Drahtlose M-Bus-Empfänger

M-Bus-Slave-Schnittstelle

Allgemeines

Real-time clock backup:: 12 h
Echtzeituhrgenauigkeit:: <2 s/Tag
Skript-Engine:: Intelligente Skript-Engine für aktive Inhaltsgenerierung
Software/Firmware-Update:: HTTP
Messberichte:: HTTP, FTP, SMTP (E-Mail)

Datenspeicherung (Beispiele)

1 Zähler:: 500 Tage
8 Zähler:: 63 Tage
32 Zähler:: 16 Tage
64 Zähler:: 8 Tage
128 Zähler:: 4 Tage

Mobilfunknetz

GPRS-Klasse:: Bis zu 12
Band:: 850/900/1800/1900 MHz

Festnetz (Ethernet)

Integration

Zulassungen

EMV:: EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Sicherheit:: EN 61010-1, CAT 3

Connections and Interfaces

Transmissions

Gehäusematerial:: Polyamid
Schutzart:: IP20
Abmessungen (B × H × T):: 35 x 100 x 65 mm (2 DIN-Module)
Weight:: 120 g
Antenne:: SMA-Buchse
SIM-Karte:: Push-Push-Typ, Standardgröße
Versorgungsspannung:: Schraubklemme. Kabel 0,5-2,5 mm², Anzugsdrehmoment 0,5 Nm
M-Bus-Master-Port:: Schraubklemme. Kabel 0,2-1,5 mm², Anzugsdrehmoment 0,5 Nm
USB-Master-Port:: Typ A
USB-Slave-Port:: Typ Micro B
Netzwerk:: Mobil (Funk)
Nennspannung:: 100-240 VAC (±10%)
Frequenz:: 50/60 Hz
Stromverbrauch (max.):: <6 W
Stromverbrauch (nom.):: <1 W
Installationskategorie:: CAT 3
Betriebstemperatur:: -20 °C bis +55 °C
Betriebsfeuchte:: 5 % bis 90 %, nicht kondensierend
Betriebshöhe:: 0-2000 m
Verschmutzungsgrad:: Grad 2
Nutzungsumgebung:: Innenbereich
Lagertemperatur:: -40 °C bis +85 °C
Grüne LED:: Eingeschaltet
Rote LED:: Fehler
Gelbe LED:: GSM-Status
Blaue LED:: USB aktiv
Drucktaste:: Werksrückstellung
Konfiguration:: SMS, HTTP, GSM CSD, Telnet
Schnittstellen:: IR, integrierter M-Bus-Master
M-Bus-Standard:: EN 13757
Transparenter M-Bus:: GSM und TCP/IP (die Softwarebeschränkung gilt nicht im transparenten M-Bus-Modus)
Entschlüsselung:: Nein
M-Bus-Baudrate, Master-Port:: 2400 und 9600 Bit/s
Nennspannung, Master-Port:: 28 VDC
Maximal Anzahl von M-Bus-Geräten (Softwarebeschränkung):: 128
Maximale Anzahl von Ladeeinheiten (Hardwarebeschränkung):: 8T/12 mA (kann mit der Serie CMeX10-13S erweitert werden)
M-Bus-Suchmodi:: Primär, sekundär
Maximale Kabellänge:: 1000 m (100 nF/km, max. 90 Ω)
Real-time clock backup:: 12 h
Echtzeituhrgenauigkeit:: <2 s/Tag
Skript-Engine:: Intelligente Skript-Engine für aktive Inhaltsgenerierung
Software/Firmware-Update:: HTTP
Messberichte:: HTTP, FTP, SMTP (E-Mail)
GPRS-Klasse:: Bis zu 12
Band:: 850/900/1800/1900 MHz
EMV:: EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Sicherheit:: EN 61010-1, CAT 3
1 Zähler:: 500 Tage
8 Zähler:: 63 Tage
32 Zähler:: 16 Tage
64 Zähler:: 8 Tage
128 Zähler:: 4 Tage
