CMi4130
CMi4130
Das interne Meter Connectivity Module (MCM) CMi4130 ist eine benutzerfreundliche, wirtschaftliche und energieeffiziente Lösung für die Kommunikation zwischen dem Messgerät Itron CF ECHO II/51/55 und dem empfangenden Server. Dabei nutzt das Modul das LoRaWAN Netzwerk. Das Zählermodul zeichnet sich durch eine hohe Kommunikationsreichweite, einen energieeffizienten Batteriebetrieb über mindestens elf Jahre sowie geringe Anschaffungs- und Betriebskosten aus. Die Konfiguration erfolgt einfach über NFC mit der mobilen OTC-App von Elvaco.
CMi4130 - Internes MCM für Itron CF ECHO II/51/55, LoRaWAN
Das schnelle Wachstum des IoT ("Internet der Dinge") hat zu neuen Kommunikationstechniken geführt, die speziell entwickelt wurden, um die wachsende Nachfrage nach hoher Energieeffizienz und großer Reichweite zu befriedigen. LoRaWAN ist eine derartige Technik. Das CMi4130 wird in einen Itron CF ECHO II/51/55 eingebaut und liefert Zählerdaten über ein LoRaWAN-Netzwerk an einen empfangenden Server. Das Produkt hat eine Batterielebensdauer von 11 Jahren, ist energieeffizient, verfügt über eine große Kommunikationsreichweite und kann problemlos in einen bereits installierten Zähler nachgerüstet werden. Das CMi4130 lässt sich mühelos über die mobile OTC-App von Elvaco (über NFC) konfigurieren. Mit dem CMi4130 bietet Elvaco ein Zählerkommunikationsmodul an, das für Kunden entwickelt wurde, die eine benutzerfreundliche und kostengünstige Lösung suchen.

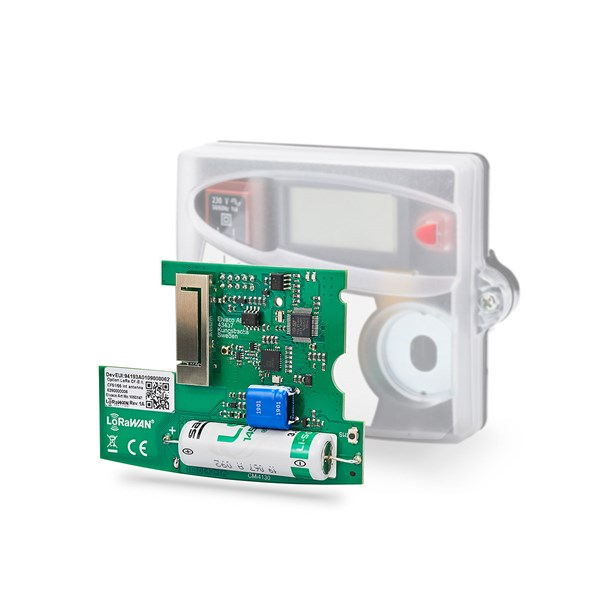

Das CMi4130 setzt sich aus einem robusten Gehäuse, einer NFC- und einer LoRaWAN-Antenne sowie einer langlebigen Batterie zusammen. Während eine grüne und eine rote LED den aktuellen Status des CMi4130 kommunizieren oder auf Fehler hinweisen, ermöglicht die Drucktaste das Einschalten und Neustarten des CMi4130. Das CMi4130 lässt sich dank NFC besonders einfach konfigurieren. Zunächst muss das Zählermodul in der mobilen App Elvaco OTC aktiviert werden. Anschließend erfolgen die Kalibrierung der Datenrate des Geräts sowie die Konfiguration mit dem LoRaWAN Netzwerkmanagement Server automatisch. Die Einstellung wichtiger Konfigurationsparameter kann mit der Smartphone App über NFC oder per Funk mit dem LoRaWAN Downlink vorgenommen werden.
Das CMi4130 unterstützt insgesamt fünf verschiedene Nachrichtenformate wie z.B. Standard oder Compact mit M-Bus-Kodierung sowie JSON Klartext. Die Häufigkeit der Kommunikation zwischen dem Zählermodul und dem Server kann individuell festgelegt werden, indem ein beliebiges Sendeintervall konfiguriert wird. Um eine Batterielaufzeit von mindestens elf Jahren zu gewährleisten, ist das CMi4130 mit einem EcoMode ausgestattet. Dieser reguliert das Sendeintervall unter einen festgelegten Grenzwert und stellt auf diese Weise sicher, dass das CMi4130 energieeffizient arbeitet.
Es gibt zwei unterschiedliche Ausführungen des CMi4130: Während das CMi4130Int über eine interne PCB-Antenne verfügt, kommt beim CMi4130Ext ein Pigtail zum Anschluss einer externen Antenne zum Einsatz.
Produktvarianten
Technische Spezifikation
Dokumentation
Datenblatt
Anleitungen
-
CMi4130 Quick Manual English
-
CMi4130 Quick Manual French
-
CMi4130 Quick Manual German
-
CMi4130 Quick Manual Spanish
-
CMi4130 Users Manual English
Konformität
Software
Zubehör
Spareparts
Vorgeschlagene Produkte
Downloads
Mehr Informationen
Als internes Zählerkommunikationsmodul für das Messgerät Itron CF ECHO II/51/55 ist das CMi4130 eine energieeffiziente, zuverlässige und wirtschaftliche Lösung. Es sammelt die Daten des Zählers in einem individuell definierten Intervall und sendet sie über das LoRaWAN-Netzwerk an den empfangenden Server, wo die in Berichten zusammengestellten Zählerdaten weiterverarbeitet werden.
Eine hohe Kommunikationsreichweite, eine dank des integrierten EcoModes extrem lange Batterielebensdauer von mindestens elf Jahren sowie eine unkomplizierte Konfiguration über NFC und die zugehörige Elvaco OTC-App sind die zentralen Vorteile des CMi4130.
